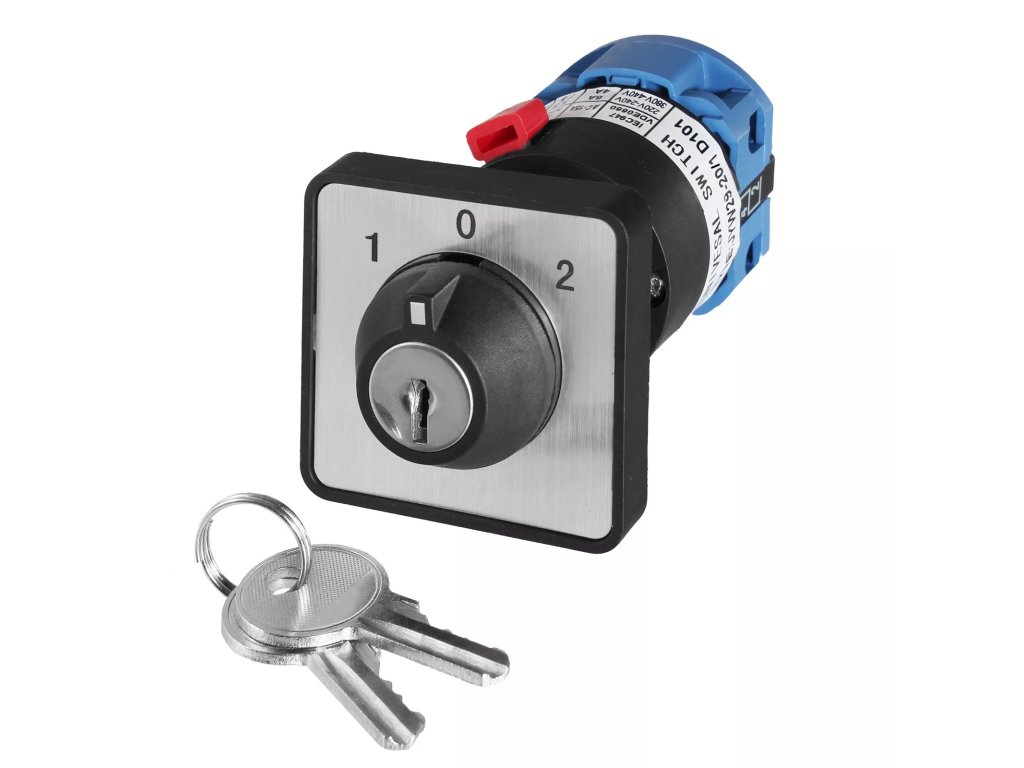

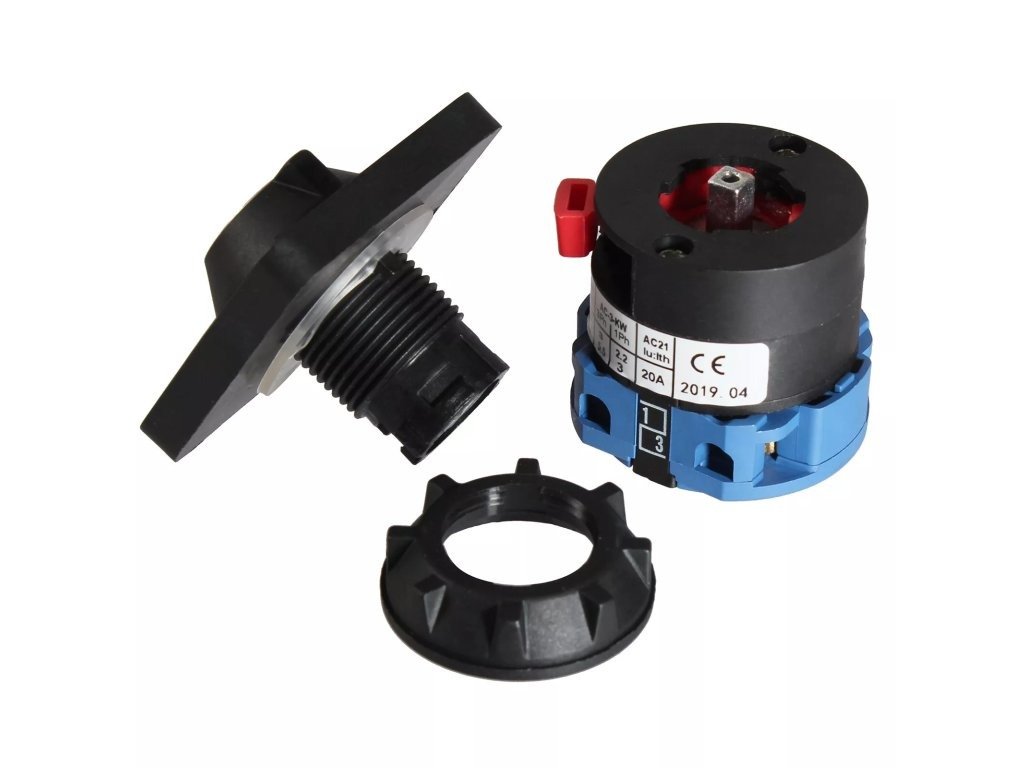

Otočný vačkový spínač/přepínač 1-0-2 - 440V / 20A

Detailní popis produktu

Otočný vačkový spínač pro spínání výkonových obvodů model 1-0-2.
Otočný vačkový spínač s hliníkovým štítkem 50x50 mm a popisky.
Přepínač má postříbřené kontakty a robustní šroubovací svorky pro vodiče o průřezu až 2,5 mm².
Vačkové spínače mají spínací hřídel ve tvaru vačky, která ovládá jednotlivé spínací kontakty.

Tento spínač 0-1 je vhodný nejen pro spínání motorů.

Model: JYW29-20/1 D101
Verze: 1-0-2
Počet spínacích poloh: 2
Počet kontaktů: 4
Spínací polohy: VYP/ZAP
Popisky poloh: 1-0-2

Instalační hloubka (L): 60 mm
Celkové rozměry (d × š × v): 74 × 50 × 50 mm

Typ: Vačkový spínač
Barva: Černá / modrá
Jmenovité napětí (Ue): 440 V~ AC
Jmenovitý proud (Ith): 20 A
Typ přepínání: západkový otočný přepínač = při otočení zůstává ve zvolené poloze
Spínací úhel: 60°
Stupeň krytí: IP30
Max. průřez vodiče: 2,5 mm
Vzdálenost montážního otvoru: 36 mm
Montážní otvor pro tělo: ~ Ø 45 mm
Montážní otvor pro "krk" : Ø 22 mm
Rozměr rámečku: 50 x 50 mm
Instalační průměr: 44-46 mm
Typ připojení: šroubové svorky
Typ instalace: vestavěný


Obsah balení:
1x vestavný vačkový spínač
2x klíč
