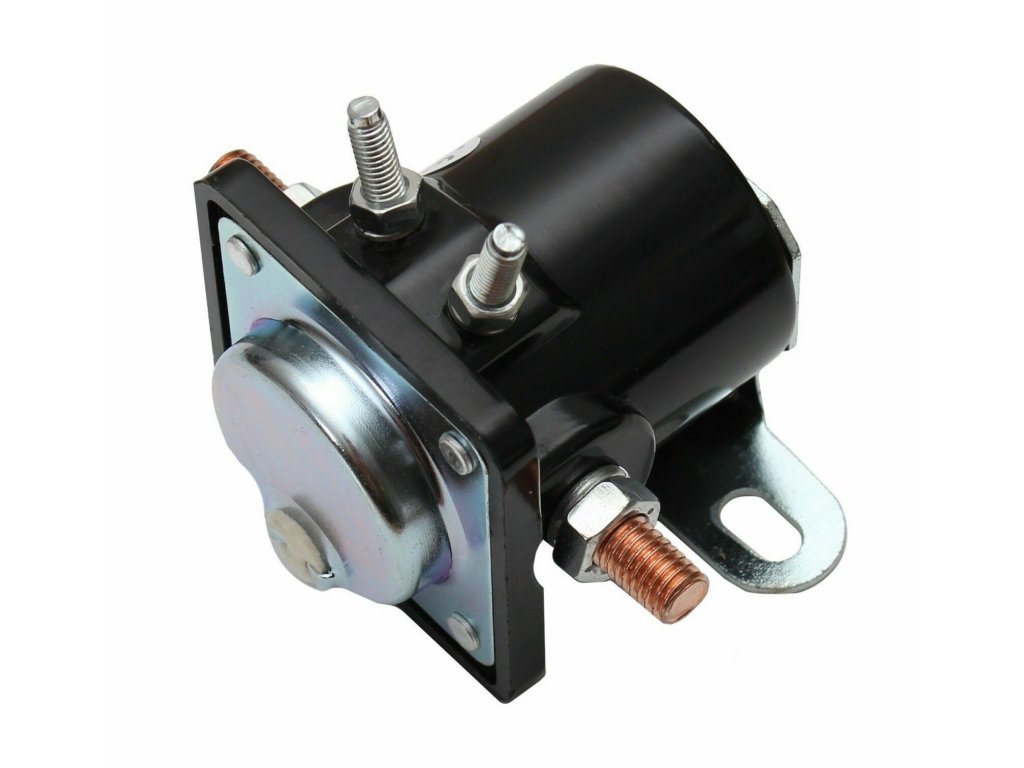

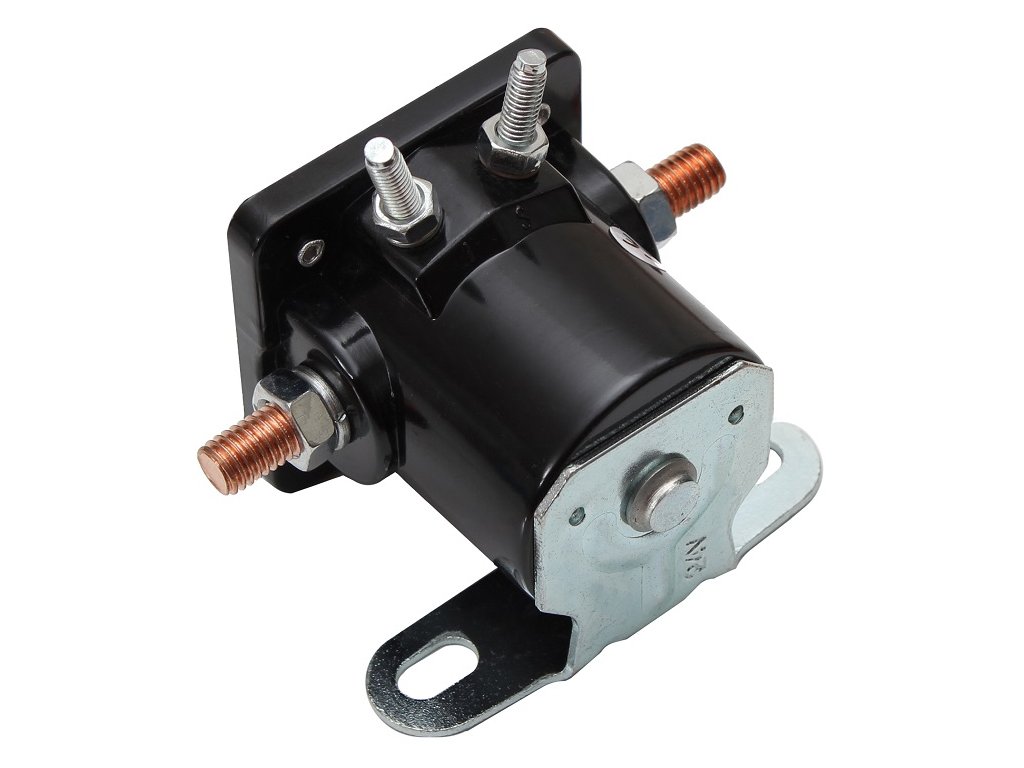

Solenoidový spínač 12/24V 150 A

Detailní popis produktu

Tento vysokozátěžový solenoidový spínač (relé) je určený pro napětí 12V nebo 24V s maximální proudovým zatížením 150 A. Krátce snese i zatížení 300 A (maximálně po dobu  2 s). Spínač je ideální jako startovací relé pro čtyřkolky, motocykly, zahradní techniku nebo jednoduše jako vysoce výkonné relé. Uplatnění najde i v oblasti stavebních a zemědělských strojů. Spínané kontakty jsou z mědi.

Popis funkce:

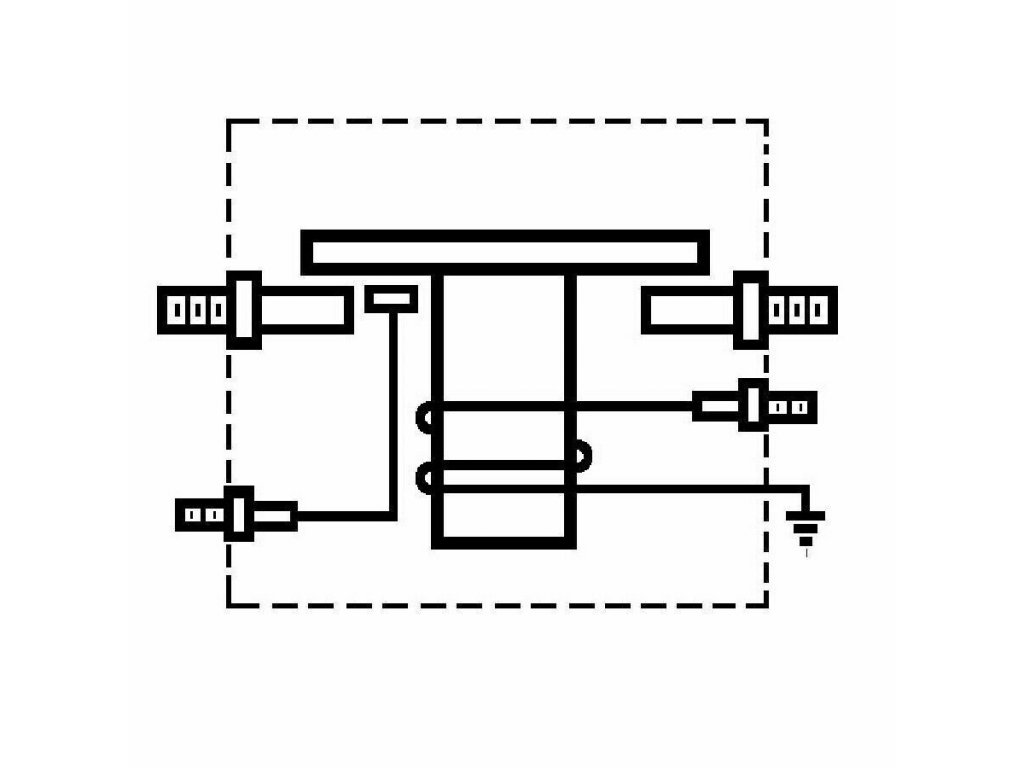

Solenoidové relé má 4 kontakty:

• 2x měděný silový kontakt
• 1x chromvaný spínací kontakt
• 1x chromovaný monitorovací (signální) kontakt.

Dva velké měděné kontakty relé jsou silové - slouží pro připojení a přenos kladné PLUS (+).
Záporný (-) pól se přivádí na kostru relé a dále je propojen se zápornými kontakty například el. motoru nebo startétu.
Pokud přivedete PLUS (+) pól na malý (stříbrný) spínací kontakt, dojde uvnitř relé k sepnutí kontaktů. Tím se propojí hlavní silový kontakty (propustí plus) a zároveň s nimi se propojí i monitorovací kontakt na kterém se objeví kladné napětí. Na monitorovací kontakt můžete připojit například signalizační žárovku.

Pro správnou funkci je zapotřebí připojit nejen kladný pól na hlavní měděnou svorku, ale také záporný pól na kostru relé.
Spínání se poté provádí propojením kladného pólu a spínacího kontaktu, tedy přivedením napětí na malý spínací kontakt (například tlačítkem).

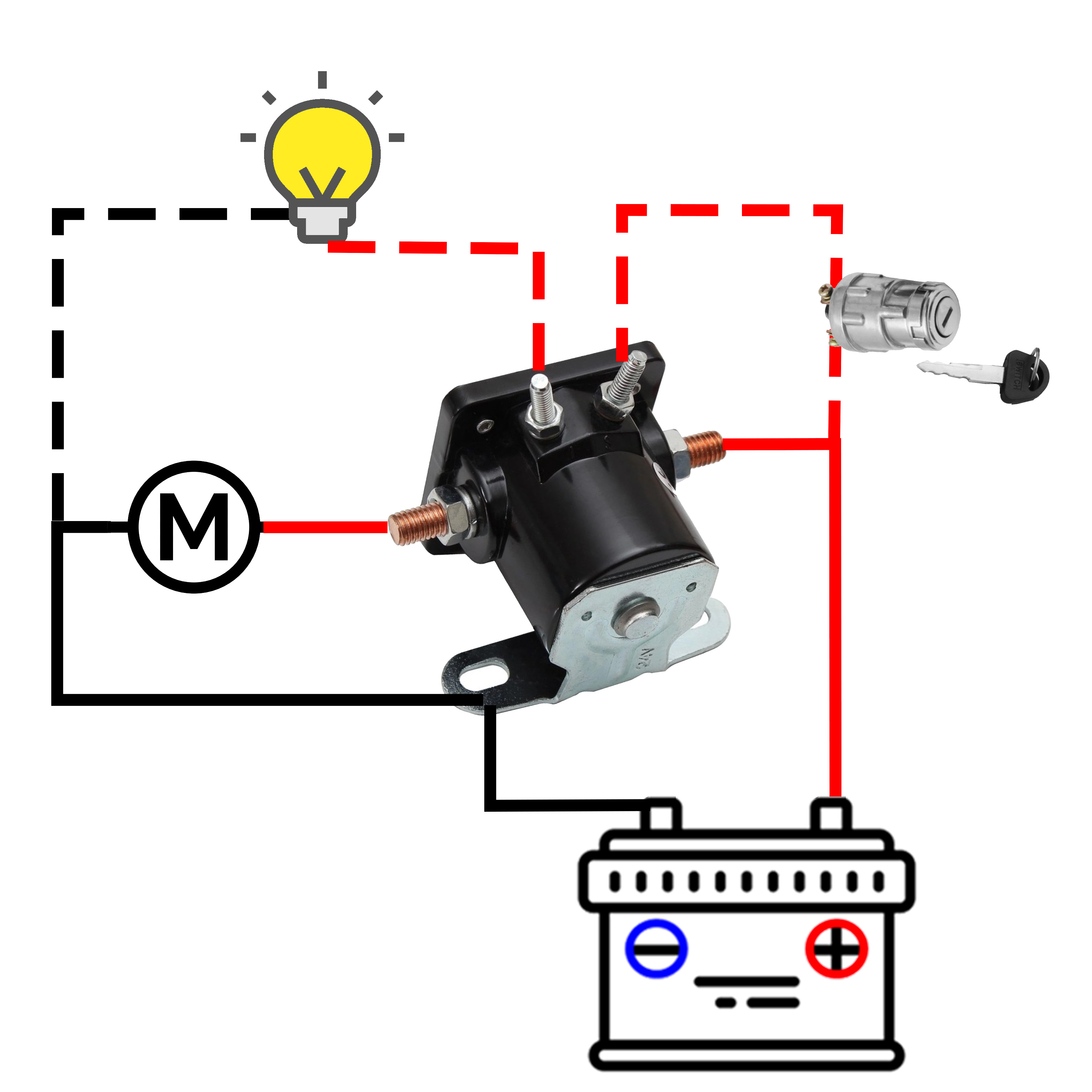

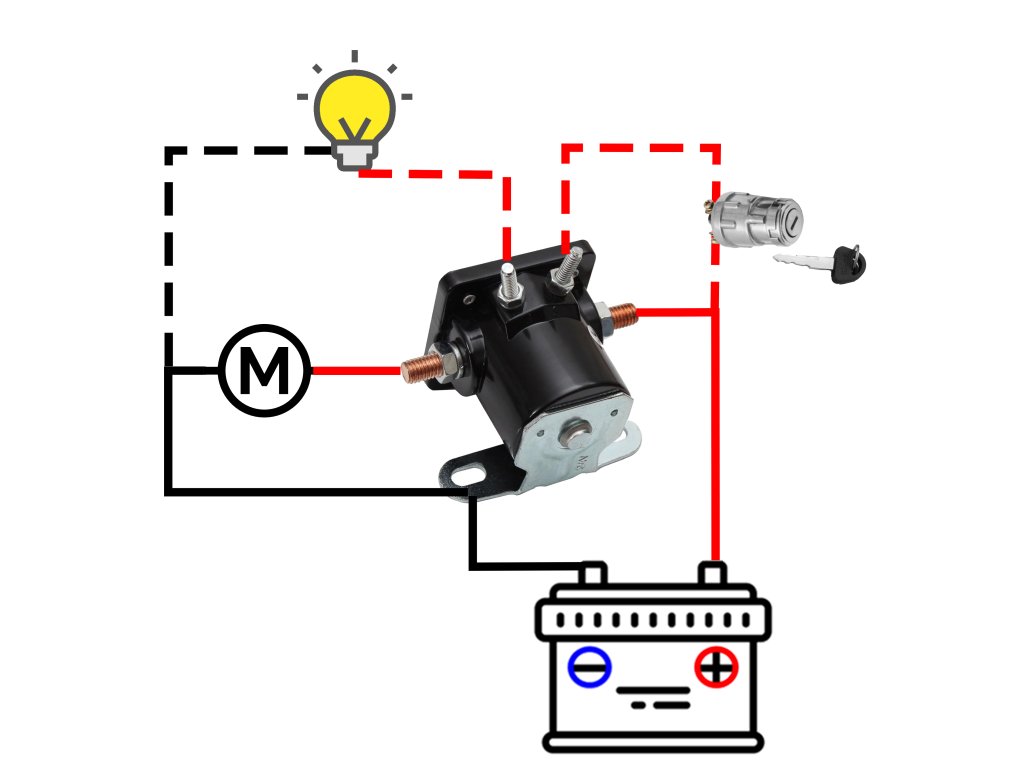

Viz schéma zapojení.

Spínací napětí: 12 V nebo 24 V DC (dle zvolené varianty)
Max. jmenovitý proud: 150 A (až 300 A max. 2 s)
Vzdálenost otvorů pro montáž: 50 mm
Rozměr: 85 mm x 60 mm x 70 mm
Průměr těla spínače: 42 mm
Šrouby pro připojení kabelů: M8 a M5
Materiál: ocel / měď (spínací kontakty)

Obsah balení:
1x solenoidové spínač (relé)
+ matky M5 a M8 + podložky (pro uchycení kabelů)
